产品介绍:

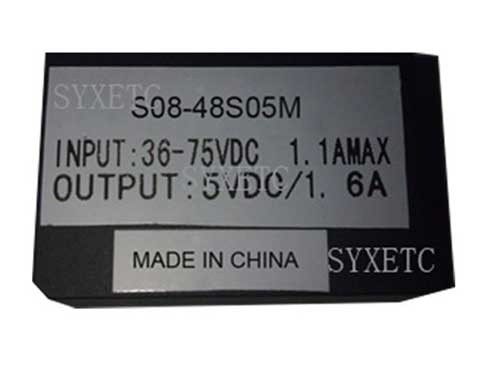

S08-48S05M模块电源，具有宽输入电压范围（36-72Vdc），单路输出,分别有3.3V/5V/12V/15V/24V等几个系列,输出最 大功率15W(输出电压5V以上)；具有输入过欠压保护、输出限流保护、短路保护等功能；电源结构简单、设计精密、可靠性高。

输入特性

额定输入电压……………………………………………40-60Vdc

输入电压范围……………………………………………36-72Vdc

最大输入电流……………………………………………≤0.5A

工作环境

工作温度…………………………………………………-40～+85℃

贮藏温度…………………………………………………-55～+125℃

散热方式…………………………………………………自然冷却

输出特性

3.3Vdc

输出电压/电流……………………………………………+3.3Vdc/0～2A

负载调整率………………………………………………≤±1.5％Vo

稳压精度…………………………………………………≤±2％Vo

输出纹波…………………………………………………≤50mV

效 率 …………………………………………………≥80%@48Vdc

额定输出功率……………………………………………7W

5Vdc

输出电压/电流……………………………………………+5Vdc/0～2A

负载调整率………………………………………………≤±1.5％Vo

稳压精度…………………………………………………≤±2％Vo

输出纹波…………………………………………………≤50mV

效 率 …………………………………………………≥83%@48Vdc

额定输出功率……………………………………………10W

12Vdc

输出电压/电流 …………………………………………+12Vdc/0～1.25A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1.5％Vo

输出纹波…………………………………………………≤80mV

效 率 …………………………………………………≥85%@48Vdc

额定输出功率……………………………………………15W

15Vdc

输出电压/电流 …………………………………………+15Vdc/0～1A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1.5％Vo

输出纹波…………………………………………………≤100mV

效 率 …………………………………………………≥86%@48Vdc

额定输出功率……………………………………………15W

24Vdc

输出电压/电流 …………………………………………+24Vdc/0～0.62A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1％Vo

输出纹波…………………………………………………≤100mV

效 率 …………………………………………………≥86%@48Vdc

额定输出功率……………………………………………15W

机械尺寸

长×宽×高=25.4×20.3×11mm

MTBF：≥2000,000hours (25℃，满载)
