产品介绍：

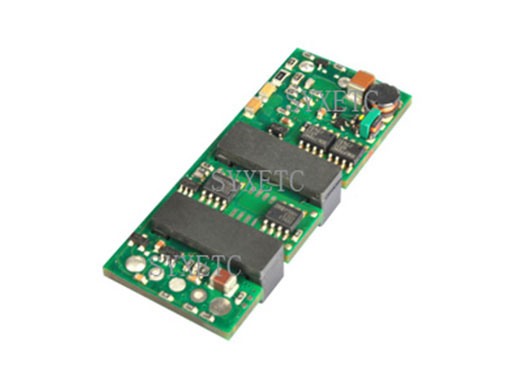

S60-48D12M 是一款标准1/8砖模块电源, 外形结构为开放式，输入电压范围为36-72Vdc，单路输出,分别有3.3V/5V/12V/15V/24V等几个系列,输出功率72W；带正负逻辑开 关功能，具有输入欠压保护、过温保护、输出限流保护、短路保护等功能；电源结构简单、功率密度高、设计精密、可靠性高。

输入特性

额定输入电压……………………………………………40-60Vdc

输入电压范围……………………………………………36-72Vdc

最大输入电流……………………………………………≤2.5A

工作环境

工作温度…………………………………………………-40～+85℃

贮藏温度…………………………………………………-55～+125℃

散热方式…………………………………………………风冷(见降额曲线)

输出特性

3.3Vdc

输出电压/电流……………………………………………+3.3Vdc/0～20A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1.5％Vo

输出纹波…………………………………………………≤30mV

输出电压调节范围………………………………………±10％Vo

效 率 …………………………………………………≥93%@48Vdc

额定输出功率……………………………………………66W

5Vdc

输出电压/电流……………………………………………+5Vdc/0～15A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1.5％Vo

输出纹波…………………………………………………≤30mV

输出电压调节范围………………………………………±10％Vo

效 率 …………………………………………………≥95%@48Vdc

额定输出功率……………………………………………75W

12Vdc

输出电压/电流 …………………………………………+12Vdc/0～6A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1.5％Vo

输出纹波…………………………………………………≤50mV

效 率 …………………………………………………≥96%@48Vdc

额定输出功率……………………………………………72W

24Vdc

输出电压/电流 …………………………………………+24Vdc/0～3A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1.5％Vo

输出纹波…………………………………………………≤50mV

效 率 …………………………………………………≥96%@48Vdc

额定输出功率……………………………………………72W

机械尺寸

长×宽×高=57.9×22.8×9.8mm

安规及特性

抗电强度

输入对输出………………………………………………1000Vdc/≤10mA /1min

绝缘强度

输入对输出………………………………………………≥100MΩ@ 500Vdc

MTBF：≥2000,000hours (25℃）
