电力电源S6-20S5A

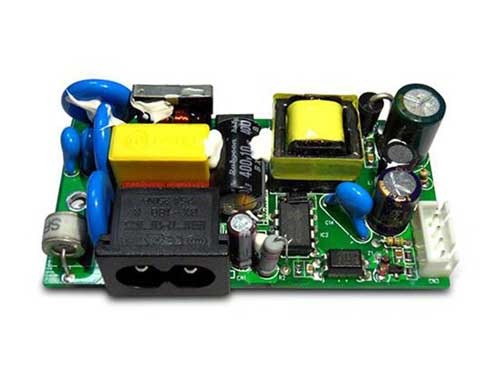

名称:电力电源S6-20S5A

详细信息

电力电源S6-20S5A_背面

S6-20S5A小功率电力设备电源,输入电压90~264Vac,适用户外极限条件,具有优良防雷击能力。输出具有过压保护、过流保护、短路保护、过温保护等功能;电源体积小,设计精细,严格按安规要求设计,符合信息技术设备,安全标准要求。

输入特性

额定输入电压……………………………………………100-240Vac

输入电压范围……………………………………………90-264Vac

最大输入电流……………………………………………≤0.15A

效   率  …… ……………………………………………≥80%@220Vac

工作环境

工作温度…………………………………………………-40-+85℃

相对湿度…………………………………………………10~95%

海拔高度…………………………………………………≤3000m

大气压力…………………………………………………70~106KPa

散热方式…………………………………………………内部风冷

输出特性

输出电压/电流……………………………………………+5Vdc/0~1.2A

负载调整率 ………………………………………………≤±1.%Vo

稳压精度 …………………………………………………≤±1.5%Vo

输出纹波及噪音 …………………………………………≤30mV

机械尺寸

长×宽×高=75×40×16mm(板面高度)

安规及EMC特性

抗电强度

输入对输出………………………………………………3000Vac/≤10mA /1min

输入对大地………………………………………………2000Vac/≤10mA /1min

输出对大地………………………………………………500Vdc/≤10mA /1min

绝缘强度

输入对输出………………………………………………≥100MΩ@ 500Vdc

输入对大地………………………………………………≥100MΩ@ 500Vdc

输出对大地 ………………………………………………≥100MΩ@ 500Vdc

传导干扰(CE)   EN55022 CLASS B

辐射干扰(RE)   EN55022 CLASS B

安规认证   设计符合UL60950和EN60950标准的要求

MTBF   ≥100,000hours (25℃,满载,实验验证值)

Features

RoHS compliant for all six substances;

Wide input voltage range (90-264Vac);

Wideoperating Temperature range (-25-+65℃);

InputSurge Immunity;

Input overvoltage, undervoltage,output overvoltage,overcurrent,short circuit protection;

Efficiency≥82%;

Low conducted and radiated EMI(GB9254,EN55022 classA);

Safety standards GB4943,EN60950,UL60950;

MTBF≥100,000 hours

Input Characteristic

Rated input voltage……………………………………………100-240Vac

Input voltage range……………………………………………90-264Vac

Input frequency ………………………………………………47-63Hz

Max input current ……………………………………………≤7A

Efficiency   ……………………………………………………≥82%@220Vac

Environmental Requirement

Operating Temperature range………………………………-25-+65℃

Storage Temperature range…………………………………-45-+85℃

Operating Humidity range……………………………………10~95%

Altitude…………………………………………………………≤3000m

Air pressure……………………………………………………70~106KPa

Cooling Method ………………………………………………Fancooling

Output Characteristic

V1

Output voltage/current ………………………………………+12Vdc/0~30A

Load Regulation………………………………………………≤±1.5%Vo

Initial Accuracy ………………………………………………≤±2%Vo

voltage ripple and noise………………………………………≤100mV

V2

Output voltage/current ………………………………………+12Vdc/0~2A

Load Regulation………………………………………………≤±1.5%Vo

Initial Accuracy ………………………………………………≤±2%Vo

voltage ripple and noise ……………………………………≤100mV

V3

Output voltage/current ………………………………………+5Vdc/0~3A

Load Regulation………………………………………………≤±1.5%Vo

Initial Accuracy ………………………………………………≤±2%Vo

voltage ripple and noise ……………………………………≤50mV

Power………………………………………………………… 400W

Dimension

304×127×63mm

Dielectric Withstand (Hi-pot)

Input to output   3000Vac/≤10mA /1min

Input to case     1500Vac/≤10mA /1min

Output to case   500Vdc/≤10mA /1min

Insulation Withstand

Input to output    ≥100MΩ@ 500Vdc

Input to case     ≥100MΩ@ 500Vdc

Output to case   ≥100MΩ@ 500Vdc

Conduction Interference(CE)……………………………EN55022 CLASS A

Radiated Interference(RE)………………………………EN55022 CLASS A

Safety standards   GB4943,EN60950,UL60950

MTBF   ≥100,000hours
