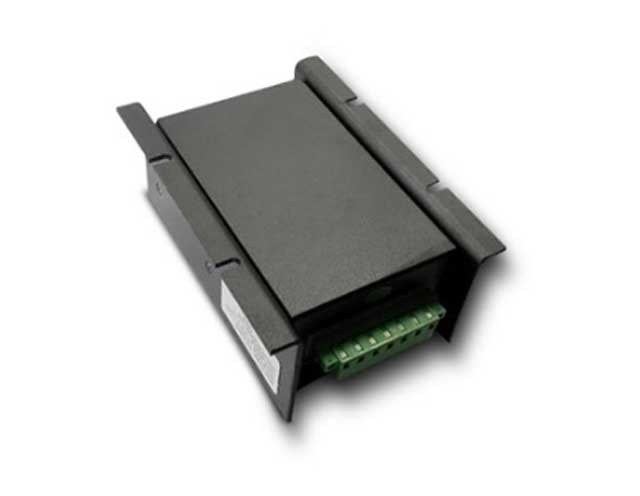

P200-300S24防水光伏电源P200-300系列

名称:P200-300S24防水光伏电源P200-300系列

详细信息

本电源为DC-DC高压防水电源,适用于光伏发电、风力发电、电力设备专用等宽电压输入设备,输入电压为100-700Vdc,输出额定功率200W系列,输出隔离,输出电压12V-48Vdc电源整机效率大于86%。适用于是-40~+75℃环境温度, 温升低、自然传导散热、空载待机功耗小于10W的优点;极限输入电压750Vdc;电源还具有输入欠压保护,输出过压保护、输出过流保护、短路保护等功能,是光伏发电和风力发电的完美解决方案。



引用标准及规范

GB2423.1-1989电工电子产品基本环境试验规程—试验Ad:低温试验方法;

GB2423.2-1989电工电子产品基本环境试验规程—试验Bd:高温试验方法;

GB/T 2423.1-2001电工电子产品环境试验 第2部分:试验方法/试验A:低温

GB/T 2423.2-2001电工电子产品环境试验 第2部分:试验方法/试验B:高温

GB/T 2423.3-1993电工电子产品基本环境试验规程—试验Ca:恒定湿热试验方法

GB/T 2423.4.1993电工电子产品基本环境试验规程—试验Db:交变湿热试验方法

GB/T 2423.5-1995电工电子产品环境试验 第2部分:试验方法/试验Ea和导则:冲击

GB/T 2423.6-1995电工电子产品环境试验 第2部分:试验方法/试验Ea和导则:碰撞

GB/T 2423.8-1995电工电子产品环境试验 第2部分:试验方法/试验Ed:自由跌落

GB/T 2423.10-1995电工电子产品环境试验 第2部分:试验方法/试验Fc和导则:振动(正弦)

GB/T 2423.11-1997电工电子产品环境试验 第2部分:试验方法/试验Fd:宽频带随机振动--一般要求

GB/T 2423.22-2002电工电子产品环境试验 第2部分:试验N:温度变化

CEI IEC 61000-4-2 2001电磁兼容 试验和测量技术 静电放电抗扰度试验

CEI IEC 61000-4-3 2002电磁兼容 试验和测量技术 射频电磁场辐射扰抗扰度试验

CEI IEC 61000-4-4 1998电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验

CEI IEC 61000-4-5 1999电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

CEI IEC 61000-4-6 2001电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验

CEI IEC 61000-4-8 1993电磁兼容 试验和测量技术 工频磁场抗扰度试验

CEI IEC 61000-4-11 1994电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验

CEI IEC 61000-4-29 2000电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验



性能描述

输入特性

额定输入电压………………………………………………………100-700Vdc

输入电压范围………………………………………………………100-700Vdc

输入开启电压………………………………………………………100Vdc

最大输入电流………………………………………………………≤2.5A  120Vdc

空载待机功耗………………………………………………………≥5W  300Vdc



工作环境

工作温度…………………………………………………………… -40-+75℃

储存温度……………………………………………………………-45-+85℃

相对湿度…………………………………………………………… 10%-95%(无冷凝)

海拔高度……………………………………………………………≤5000m

大气压力…………………………………………………………… 50~106KPa

散热方式……………………………………………………………自然传导散热



输出特性

输 出 电 压      +12Vdc           +15Vdc           +24Vdc            +28Vdc          +30Vdc            +48Vdc

输出电压范围    +12±0.3Vdc     +15±0.3Vdc     +24±0.3Vdc     +28±0.3Vdc    +30±0.3Vdc     +48±0.5Vdc

输出电流范围    0A-13.3A        0A-13.3A       0A-8.33A       0A-6.67A      0A-3.33A        0A-4.17A

输 出 功 率     160W               200W              200W              200W             200W              200W

效   率            ≥86%               ≥87%             ≥88%              ≥88%             ≥88%             ≥88%

稳 压 精 度                             ≤±1%Vo

负载调整率                              ≤±1%Vo

输出电压纹波                           ≤100mV

输出上升时间                           ≤100mS

输 出 过 冲                             ≤±5% Vo

温 度 系 数                             ±0.02%/℃



保护特性

输入欠压保护…………………………………………………………85-95Vdc(输出关断)

输出限流   ………………………………………………………… Io*1.1-1.5(输出关断)

过压保护  12V(13-15V)   15V(17-19V)   24V(25-28V)   28V(31-34V)   30V(33-36V)   48V(51-54V)

短路保护                         有(不损坏电源)



安规特性

抗电强度

输入对输出      4000Vdc/10mA/1min        无飞弧、无击穿

输入对大地      4000Vdc/10mA/1min        无飞弧、无击穿

输出对大地      1050Vdc/5mA/1min         无飞弧、无击穿



绝缘电阻

输入对输出      ≥100MΩ@500Vdc       环境温度为28~30℃,相对湿度为90%

输入对大地      ≥100MΩ@500Vdc       环境温度为28~30℃,相对湿度为90%

输出对大地      ≥100MΩ@500Vdc       环境温度为28~30℃,相对湿度为90%



可靠性

6.1 MTBF≥150,000hours (25℃,满载,实验验证值);



产品安装尺寸

长*宽*高=160*120*65MM

光伏电源P200-300 产品设计结构图

光伏电源P200-300系列
