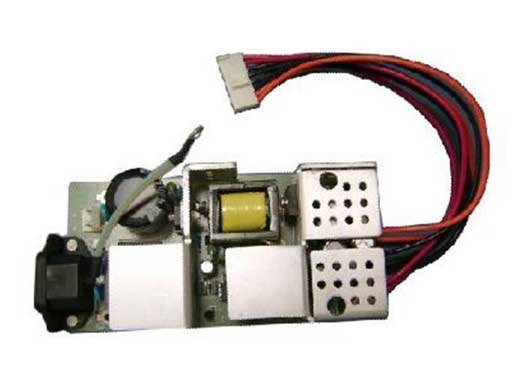

S70-20D3V3B为小功率电源，具有全电压输入范围（90～264Vac），输出3.3V/12A,5V/6A总输出功率70W；具有输出限流保护、短路保护、过压保护等功能；电源结构简单、输出电压精度高、设计精密符合安规认证要求。

输入特性

额定输入电压……………………………………………100-240Vac

输入电压范围……………………………………………90～264Vac

输入频率范围……………………………………………47-63Hz

最大输入电流……………………………………………≤2A

效 率    …………………………………………≥65%

工作环境

工作温度…………………………………………………-25～+65℃

相对湿度…………………………………………………10～95%

海拔高度…………………………………………………≤3000m

大气压力…………………………………………………70～106KPa

散热方式…………………………………………………风冷

输出特性

V1

输出电压/电流……………………………………………+3.3Vdc/0.2～12A

负载调整率………………………………………………≤±1％Vo

稳压精度…………………………………………………≤±1.5％Vo

输出纹波…………………………………………………≤30mV

V2

输出电压/电流 …………………………………………+5Vdc/0～6A

负载调整率………………………………………………≤±1％Vo

电压调整率  ……………………………………………≤±1.5％Vo

稳压精度…………………………………………………≤±2％Vo

输出纹波…………………………………………………≤30mV

额定输出功率……………………………………………70W

机械尺寸

长×宽×高=165×81.3×36mm

抗电强度

输入对输出……………………………………………3000Vac/≤10mA无击穿、飞弧现象

输入对大地……………………………………………1500Vac/≤10mA无击穿、飞弧现象

输出对大地……………………………………………500Vdc/≤10mA无击穿、飞弧现象

绝缘强度

输入对输出……………………………………………≥100MΩ@ 500Vdc

输入对大地……………………………………………≥100MΩ@ 500Vdc

输出对大地……………………………………………≥100MΩ@ 500Vdc

传导干扰（CE）………………………………………EN55022 3dB余量

辐射干扰（RE）………………………………………EN55022 3dB余量

MTBF：≥100,000hours (25℃，满载，实验验证值)
