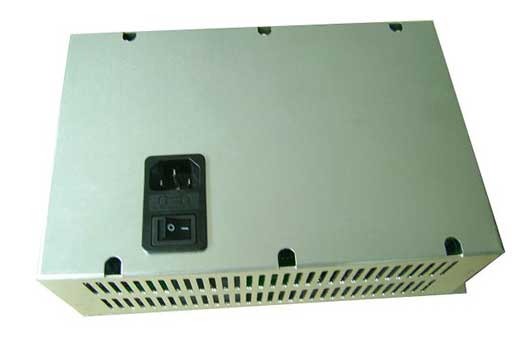

通信电源S603-20T27M

名称:通信电源S603-20T27M

详细信息

S603-20T27M为AC-DC大功率通信电源,适用于在恶劣的环境下工作。输入电压165-280Vac和90-280Vac两款,电源输入部分具有功率因素较正功能,PF值达0.99@220Vac; 输出总功率603W,自然传导散热;电源主功率部分采用先进的谐振技术,转换效率高,整机效率达90%@220Vac,电磁干扰小;电源具有完善的保护功能:电源输入端设有防雷保护功能;每组输出具有输出过压保护、输出过流保护、输出短路保护功能,输入部分还具有输入欠压保护功能;电源功能齐全,电路简洁,功耗小,采用优良的导热方式,发热量低,有效的提高了电源使用寿命,使电源可靠性更高;电源严格按安规要求设计,符合信息技术设备,安全标准要求。

输入特性

额定输入电压……………………………………………200-240Vac/100-240Vac  (两款)

输入电压范围……………………………………………150-280Vac/90-280Vac (两款)

输入频率范围……………………………………………47-63Hz

最大输入电流……………………………………………≤5.5A@150Vac

启动冲击电流……………………………………………≤30A

效 率   …………………………………………………≥90%@220Vac

功 率 因 数 ……………………………………………≥0.98@220Vac

工作环境

工 作 温 度……………………………………………-40-+85℃

相 对 湿 度……………………………………………10~95%

海 拔 高 度……………………………………………≤3000m

大 气 压 力……………………………………………70~106KPa

散 热 方 式……………………………………………自然冷却(系统散热)

输出特性

V1

输出电压/电流……………………………………………+27Vdc/0~20A

负载调整率 ………………………………………………≤±1%Vo

稳压精度 …………………………………………………≤±1%Vo

输出纹波及噪音 …………………………………………≤50mV

V2

输出电压/电流……………………………………………+12Vdc/0~3.0A

负载调整率 ………………………………………………≤±1%Vo

稳压精度 …………………………………………………≤±1.5%Vo

输出纹波及噪音 …………………………………………≤50mV

V3

输出电压/电流……………………………………………+9Vdc/0~3.0A

负载调整率 ………………………………………………≤±1.5%Vo

稳压精度 …………………………………………………≤±2%Vo

输出纹波及噪音 …………………………………………≤30mV

输出功率……………………………………………………603W

机械尺寸

体积:长×宽×高= 235×150×85(±0.5)

安规及EMC特性

抗电强度

输入对输出   3000Vac/≤10mA /1min,无击穿、飞弧现象

输入对大地   2000Vac/≤10mA /1min,无击穿、飞弧现象

输出对大地   500Vdc/≤10mA /1min,无击穿、飞弧现象

绝缘强度

输入对输出   ≥100MΩ@ 500Vdc

输入对大地   ≥100MΩ@ 500Vdc

输出对大地   ≥100MΩ@ 500Vdc

传导干扰(CE)   EN55022 CLASS B 6dB余量

辐射干扰(RE)   EN55022 CLASS B 6dB余量

防雷要求   8/20uS 差模3KA,共模5kA;

安规认证   设计符合UL60950和EN60950标准的要求

MTBF   ≥200,000hours (25℃,满载,实验验证值)

Features

  • RoHS compliant for all six substances;

  • Wide input voltage range (90-280Vac);

  • Wideoperating Temperature range (-40-+85℃);

  • InputSurge Immunity;

  • Input overvoltage, undervoltage,output overvoltage,overcurrent,short circuit protection;

  • HighEfficiency≥90%;

  • Low conducted and radiated EMI(GB9254,EN55022 classB);

  • Safety standards GB4943,EN60950,UL60950;

  • MTBF≥200,000 hours

Input Characteristic

Rated input voltage……………………………………………100-240Vac

Input voltage range……………………………………………90-280Vac

Input frequency ………………………………………………47-63Hz

Max input current ……………………………………………≤5.5A@150Vac

Inrush current limitation………………………………………≤30A

Efficiency   ……………………………………………………≥90%@220Vac

Power factor …………………………………………………≥0.98@220Vac

Environmental Requirement

Operating Temperature range………………………………-40-+85℃

Storage Temperature range…………………………………-45-+85℃

Operating Humidity range……………………………………10~95%

Altitude…………………………………………………………≤3000m

Air pressure……………………………………………………70~106KPa

Cooling Method ………………………………………………Ventilation cooling(System Cooling)

Output Characteristic

V1

Outputvoltage/current ………………………………………+27Vdc/0~20A

Load Regulation………………………………………………≤±1%Vo

Initial Accuracy ………………………………………………≤±1%Vo

voltage ripple and noise………………………………………≤50mV

V2

Outputvoltage/current ………………………………………+12Vdc/0~3.0A

Load Regulation………………………………………………≤±1%Vo

Initial Accuracy ………………………………………………≤±1.5%Vo

voltage ripple and noise………………………………………≤50mV

V3

Output voltage/current ………………………………………+9Vdc/0~3.0A

Load Regulation………………………………………………≤±1.5%Vo

Initial Accuracy ………………………………………………≤±2%Vo

voltage ripple and noise………………………………………≤30mV

Power……………………………………………………………603W

Dimension

235×150×85(±0.5)mm

Dielectric Withstand (Hi-pot)

Input to output   3000Vac/≤10mA /1min

Input to case     2000Vac/≤10mA /1min

Output to case   500Vdc/≤10mA /1min

Insulation Withstand

Input to output    ≥10MΩ@ 500Vdc

Input to case     ≥10MΩ@ 500Vdc

Output to case   ≥10MΩ@ 500Vdc

Conduction Interference(CE)……………………………EN55022 CLASS B

Radiated Interference(RE)………………………………EN55022 CLASS B

Surge Immunity ……………………………………………Differential-mode  6KV;Common-mode6KV

Safety standards   GB4943,EN60950,UL60950

MTBF   ≥200,000hours
