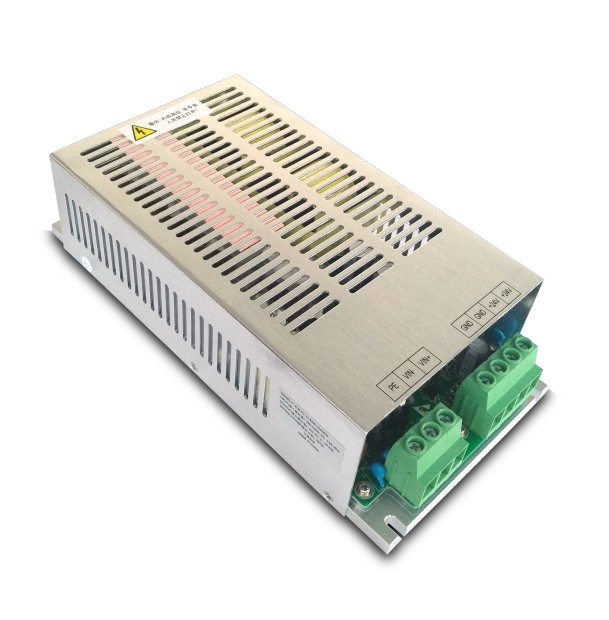

S600-500S24 充电桩高压电源

名称:S600-500S24 充电桩高压电源

详细信息

本电源为圣羽翔科技自主研发的DC-DC,适用于充电桩高压输入设备,输入电压为200-1000Vdc,输出额定功率600W,初次极隔离,输出电压24Vdc电源整机效率大于90%、温升低、自然传导散热、空载待机功耗小于10W的优点;极限输入电压1200Vdc;电源还具有输入欠压保护,输出过压保护、输出过流保护、短路保护等功能。



引用标准及规范

GB2423.1-1989电工电子产品基本环境试验规程—试验Ad:低温试验方法;

GB2423.2-1989电工电子产品基本环境试验规程—试验Bd:高温试验方法;

GB/T 2423.1-2001电工电子产品环境试验 第2部分:试验方法/试验A:低温

GB/T 2423.2-2001电工电子产品环境试验 第2部分:试验方法/试验B:高温

GB/T 2423.3-1993电工电子产品基本环境试验规程—试验Ca:恒定湿热试验方法

GB/T 2423.4.1993电工电子产品基本环境试验规程—试验Db:交变湿热试验方法

GB/T 2423.5-1995电工电子产品环境试验 第2部分:试验方法/试验Ea和导则:冲击

GB/T 2423.6-1995电工电子产品环境试验 第2部分:试验方法/试验Ea和导则:碰撞

GB/T 2423.8-1995电工电子产品环境试验 第2部分:试验方法/试验Ed:自由跌落

GB/T 2423.10-1995电工电子产品环境试验 第2部分:试验方法/试验Fc和导则:振动(正弦)

GB/T 2423.11-1997电工电子产品环境试验 第2部分:试验方法/试验Fd:宽频带随机振动--一般要求

GB/T 2423.22-2002电工电子产品环境试验 第2部分:试验N:温度变化

CEI IEC 61000-4-2 2001电磁兼容 试验和测量技术 静电放电抗扰度试验

CEI IEC 61000-4-3 2002电磁兼容 试验和测量技术 射频电磁场辐射扰抗扰度试验

CEI IEC 61000-4-4 1998电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验

CEI IEC 61000-4-5 1999电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

CEI IEC 61000-4-6 2001电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验

CEI IEC 61000-4-8 1993电磁兼容 试验和测量技术 工频磁场抗扰度试验

CEI IEC 61000-4-11 1994电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验

CEI IEC 61000-4-29 2000电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验



性能描述

输入特性

额定输入电压………………………………………………………200-1000Vdc

输入电压范围………………………………………………………200-1000Vdc

输入开启电压………………………………………………………220Vdc

最大输入电流………………………………………………………≤2.5A@250Vdc

空载待机功耗………………………………………………………≥10W  1000Vdc



工作环境

工作温度…………………………………………………………… -40-+75℃

储存温度……………………………………………………………-45-+85℃

相对湿度…………………………………………………………… 10%-95%(无冷凝)

海拔高度……………………………………………………………≤5000m

大气压力…………………………………………………………… 50~106KPa

散热方式……………………………………………………………自然传导散热



输出特性

输 出 电 压                        +24Vdc           +28Vdc

输出电压范围            +24±0.3Vdc     +28±0.3Vdc

输出电流范围                0A-25A          0A-21.4A

输 出 功 率                          600W              588W

效   率                              ≥90%             ≥90%

稳 压 精 度                             ≤±1%Vo

负载调整率                               ≤±1%Vo

输出电压纹波                            ≤150mV

输出上升时间                            ≤100mS

输 出 过 冲                              ≤±5% Vo

温 度 系 数                              ±0.02%/℃



保护特性

输入欠压保护…………………………………………………………160-195Vdc(输出关断)

输出限流   ………………………………………………………… Io*1.1-1.5(输出关断)

过压保护  24V(25-28V)   28V(31-34V)

短路保护                         有(不损坏电源)



安规特性

抗电强度

输入对输出      4000Vdc/10mA/1min        无飞弧、无击穿

输入对大地      4000Vdc/10mA/1min        无飞弧、无击穿

输出对大地      1050Vdc/5mA/1min         无飞弧、无击穿



绝缘电阻

输入对输出      ≥100MΩ@500Vdc       环境温度为28~30℃,相对湿度为90%

输入对大地      ≥100MΩ@500Vdc       环境温度为28~30℃,相对湿度为90%

输出对大地      ≥100MΩ@500Vdc       环境温度为28~30℃,相对湿度为90%



可靠性

6.1 MTBF≥200,000hours (25℃,满载,实验验证值);



产品安装尺寸

长*宽*高=260*129*69MM
