一、从PCB设计流程
建立元件参数，输入原理网表，设计参数设置，人工布局，人工布线，验证设计，review，CAM输出。
二、参数设置
相邻导体之间的距离必须符合电气安全要求，为了便于操作和生产，间距应尽可能宽。最小间距应至少适合承受电压。当布线密度低时，信号线之间的距离可适当增大。对于高、低电平差的信号线，应尽量缩短距离，增加间距。一般来说，线之间的距离应该设置为8mil。从衬垫内孔边缘到印刷电路板边缘的距离大于1mm，避免了印刷电路板在加工过程中的缺陷。当连接到衬垫上的电线很薄时，应将衬垫与电线之间的连接设计为一滴水，这有利于衬垫不易剥皮，但不易从垫子上断开。

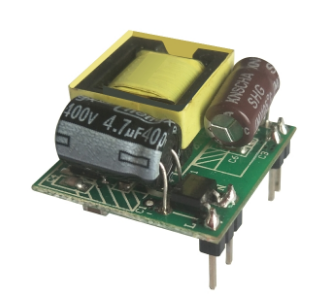

三、组件布局
实践证明，即使电路原理图设计正确，印刷电路板设计不当，也会对电子设备的可靠性产生负面影响。例如，如果印刷电路板的两条细平行线非常接近，就会形成信号波形的延迟，并在传输线的终端产生反射噪声；由于不考虑电源和地线造成的干扰会降低产品的性能。因此，在设计印刷电路板时，应注意正确的方法。
通过用近似直流电流充电输入电容器，滤波电容器主要用作宽带储能；同样，输出滤波电容器也用于存储输出整流器的高频能量，同时消除输出负载回路中的直流能量。因此，输入输出滤波电容器的端子是非常重要的，输入和输出电流电路只能分别从滤波电容器的端子连接到电源上；如果输入/输出电路和功率开关/整流电路之间的连接不能直接连接到电容器的端子上，则输入或输出滤波电容器将把交流能量辐射到环境中。
